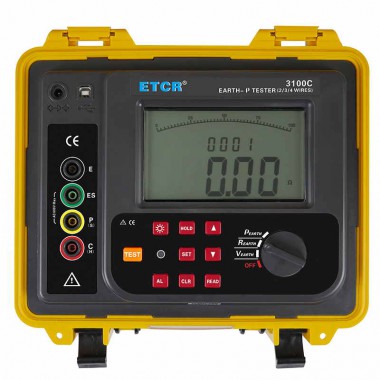

ETCR3100C接地电阻/土壤电阻率测试仪
分类数字式接地电阻测试仪
主要功能
接地电阻测量，土壤电阻率测量，对地电压测量
接地电阻量程：0.00Ω～30.00kΩ
土壤电阻率量程：0.00Ωm～9000kΩm
接地电压量程：AC 0V～600V
报警功能：可设置报警阈值
存储功能：数据存储300组
可充电锂电池
USB通讯接口
蓝牙通讯
ETCR3100C接地电阻/土壤电阻率测试仪
产品简介
ETCR3100C接地电阻/土壤电阻率测试仪又称数字接地电阻测试仪、地桩式接地电阻仪、土壤电阻率测试仪、二三四线接地电阻测试仪，用于接地电阻、土壤电阻率、接地电压测量，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值，广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等行业。
ETCR3100C接地电阻/土壤电阻率测试仪由主机、数据上传软件、测试线、辅助接地棒、通讯线等组成。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，仪表还配有大容量可充电锂电池组，特别适合在户外工地使用。主机超大LCD显示，白屏背光，棒图指示，一目了然。蓝牙通讯功能，数据存储功能存储300组数据，通过USB接口数据上传软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
产品特点
1、二三四线法接地电阻测量，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强。
2、主机超大LCD显示，白屏背光，棒图指示，一目了然。
3、报警功能，可设置报警阈值。
4、存储功能，数据存储300组。
5、USB通讯接口，数据上传功能。
6、蓝牙通讯功能。
技术参数
1、基准条件下基本误差及性能指标
测量功能 | 测量范围 | 精 度 | 分辨力 |
接地电阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1 | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
土壤电阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m；π=3.14) | 10Ωm |
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地电压 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
2、一般规格
电 源 | DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V |
背 光 | 可控白屏背光，适合昏暗场所使用 |
显示模式 | 4位超大LCD显示，白屏背光 |
测量指示 | 测量中LED闪烁，LCD倒计数,进度棒图指示 |
LCD显示域 | 124mm×67mm |
量 程 | 接地电阻：0.00Ω～30.00kΩ |
土壤电阻率：0.00Ωm～9000kΩm | |
接地电压：0V～600V | |
测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
测试电流 | ＞20mA（正弦波） |
开路测试电压 | AC 40V max |
测试电压波形 | 正弦波 |
电极间距范围 | 可设定1m～100m |
换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
土壤电阻率：0.00Ωm～9000kΩm全自动换档 | |
标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
辅助接地棒 | 4根：φ9mm×230mm（约935g） |
测量时间 | 对地电压：约3次/秒 |
接地电阻、土壤电阻率：约15秒/次 | |
测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
线路电压 | AC 600V以下测量 |
通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
通 讯 线 | USB通讯线1条，长1.5m |
数据存储 | 300组，显示“FULL”符号表示存储已满 |
数据保持 | 保持数据时“HOLD”符号指示 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
报警临界值设置范围 | 电阻：0Ω～9999Ω，电压：0.0V～600.0V |
自动关机 | 开机后10分钟，自动关机 |
电池电压 | 当电池电压降到约DC 7.2V±0.1V时，电池电压低符号显示，提醒仪表需进行充电 |
工作电流 | 待机: 约20mA(背光关闭) |
开机开背光：约45mA(背光关闭25mA) | |
测量：约100mA(背光关闭) | |
仪表尺寸 | 高宽厚：280mm×260mm×160mm |
质 量 | 仪表：约2306g(含电池) |
总质量：约6.3kg（含附件） | |
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
防护等级 | IP65（合盖时） |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)；JJG 366-2004。 |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
