主要功能
用于对三相电能参数做全面分析和诊断，为你提供工作所需的全部电能质量信息
4通道电流、电压测量
暂态记录
截图记录
趋势图记录
SD存储卡
USB通讯接口
可充电锂电池

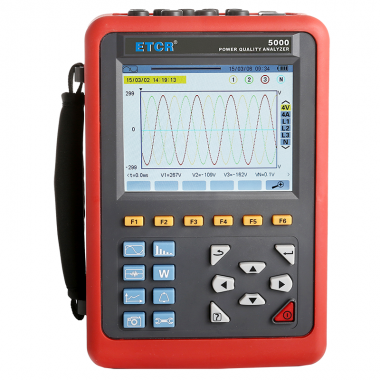

ETCR5000电能质量分析仪
产品简介
ETCR5000电能质量分析仪又称电力质量分析仪、电力参数测试仪、谐波分析仪，是一款专为现场测试三相电能参数的多功能、智能化综合型测试仪器。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。
ETCR5000电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成，实现最高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置SD闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数(可根据需要选择)，1min采集记录一次，可记录存储长达300天的趋势曲线记录。通过USB通讯接口及上位机软件，将存储数据上传电脑继续数据分析。
基本功能
1、波形实时显示(4路电压/4路电流)。
2、电压和电流真有效值。
3、电压直流成份。
4、电流和电压峰值。
5、电流和电压半周期有效值的最大/最小值。
6、相量图显示。
7、各相谐波的测量，达50次谐波。
8、柱形图显示各相电流和电压的谐波含有率。
9、总谐波失真度(THD)。
10、各相有功/无功/视在功率值及总值。
11、各相有功/无功/视在电能值及总值。
12、变压器K因数。
13、 功率因数(PF)和COSΦ位移功率因数(DPF)。
14、短期电压闪变。
15、三相不平衡(电压和电流)。
产品特点
1、对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。
2、四款电流钳提供选择，应对各种场所。
3、四通道电流、电压测量，同时捕捉和记录电量参数、波形，4、超大液晶彩屏显示，高分辨率。
5、中英文双语操作界面。
6、USB通讯接口。
7、可充电锂电池。
技术参数
1、测量精度
测量规格 | 测量范围 | 显示分辨率 | 参考范围内的最大误差 |
频率 | 40Hz～70Hz | 0.01Hz | ±(0.03)Hz |
相电压真有效值 | 1.0V～1000V | 最小分辨率0.1V | ±(0.5%rdg+5dgt) |
线电压真有效值 | 1.0V～2000V | 最小分辨率0.1V | ±(0.5%rdg+5dgt) |
直流电压 | 1.0V～1000V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
电流真有效值 | 10mA～6000A | 最小分辨率1mA | ±(0.5%rdg+2dgt) |
相电压峰值 | 1.0V～1414V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
线电压峰值 | 1.0V～2828V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
电流峰值 | 10mA～6000A | 最小分辨率1mA | ±(1.0%rdg+5dgt) |
峰值因数 | 1.00～3.99 | 0.01 | ±(1%rdg+2dgt) |
4.00～9.99 | 0.01 | ±(5%rdg+2dgt) | |
有功功率 | 0.000W～9999.9kW | 最小分辨率0.001W | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功功率电感性&电容性 | 0.000VAR～9999.9kVAR | 最小分辨率0.001VAR | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在功率 | 0.000VA～9999.9kVA | 最小分辨率0.001VA | ±(1%rdg+3dgt) |
功率因数 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt)；Cosφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5 | |||
有功电能 | 0.000Wh～9999.9MWh | 最小分辨率0.001Wh | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功电能电感性&电容性 | 0.000VARh～9999.9MVARh | 最小分辨率0.001VARh | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在电能 | 0.000VAh～9999.9MVAh | 最小分辨率0.001VAh | ±(1%rdg+3dgt) |
相位角 | -179°～180° | 1° | ±(2°) |
Tanφ(VA≥50VA) | -32.768～32.768 | 最小分辨率0.001 | ±(1%rdg+5dgt) |
位移功率因数(DPF) | -1.000～1.000 | 0.001 | ±(1%rdg+5dgt) |
谐波比(Vrms>50V) | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+5dgt) |
谐波角(Vrms>50V) | -179°～180° | 1° | ±(3°)谐波1～25次 |
±（10°）谐波26～50次 | |||
总谐波率(DF或THD-F)≤50 | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+5dgt) |
失真因数(DF或THD-R)≤50 | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+10dgt) |
变压器K因数 | 1.00～99.99 | 0.01 | ±(5 %) |
三相不平衡 | 0.0%～100 % | 0.1 % | ±(1 %) |
2、一般规格
电源 | 可充电锂电池组9.6V，外接充电器 |
显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm |
电池电量指示 | 电池符号5格显示电量，当电池电量过低时,提示1分钟后自动关机 |
工作电流 | 约490mA，电池满电连续工作约8小时 |

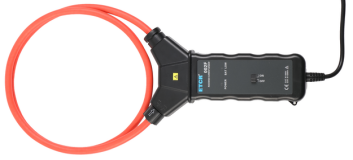

电流钳规格（选配） | 008B尖小形电流钳：Φ8mm |
通道数 | 4路电压，4路电流 |
线电压 | 1.0V～2000V |
相电压 | 1.0V～1000V |
电流 | 10mA～6000A |
频率 | 40Hz～70Hz |
电力电量参数 | W，VA，Var，PF，DPF，cosφ，tanφ |
电能参数 | Wh，Varh，Vah |
谐波 | 有，0～50次 |
总谐波失真 | 有，0～50次，各相 |
暂态记录组数 | 150组 |
电压闪变 | 有 |
启动电流模式 | 有，100秒 |
三相不平衡度 | 有 |
记录 | 300天(同时记录20个参数，每1分钟记录1点) |
最小最大记录值 | 有，可测一段时间内的最大最小值 |
告警 | 40种不同类型参数选择，12800组告警日志 |
峰值 | 有 |
截图容量 | 60个 |
菜单语言 | 中文、英文 |
SD内存卡 | 2G |
通讯接口 | USB |
自动关机 | 在告警/趋势图记录/暂态捕捉模式(等待或者进行中)下，仪器不自动关机 |
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机 | |
背光功能 | 有，适合昏暗场所及夜间使用 |
仪器尺寸 | 长宽厚：240mm×170mm×68 mm |
仪器质量 | 主机：约1.6kg(带电池)；总质量：约9.18kg(含包装及附件) |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
绝缘 | 仪器线路与护套外壳之间≥10MΩ |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
3、电流钳特性
| 电流钳型号 | 电流钳 | 电流真有效值 | 电流真有效值最大误差 | 相位角φ 最大误差 |
| ETCR 008B CT尺寸：Ф8mm |  | 10mA～99mA | ±(1 %rdg + 3dgt) | ±(1.5°),Arms≥20mA |
| 100mA～10.0A | ±(1 %rdg + 3dgt) | ±(1°) | ||
| ETCR 040B CT尺寸：Ф40mm |  | 0.10A～0.99A | ±(1 %rdg + 3dgt) | ±(1.5°) |
| 1.00A～100A | ±(1 %rdg + 3dgt) | ±(1°) | ||
| ETCR 068B CT尺寸：Ф68mm |  | 1.0A～9.9A | ±(2 %rdg + 3dgt) | ±(3°) |
| 10.0A～1000A | ±(2 %rdg + 3dgt) | ±(2°) | ||
| ETCR 300F CT尺寸：Ф300mm |
| 10A～99A | ±(1 %rdg + 3dgt) | ±(3°) |
| 100A～6000A | ±(1 %rdg + 3dgt) |
