ETCR8340多路电流电压在线测试仪

分类多路电流电压在线监测仪

主要功能
用于在线监测、记录1～6路交流漏电流、电流，1～3路电压。电路绝缘故障的排查，监测间歇性漏电故障，变压器铁芯接地电流监测，电缆接地环流监测等线路电流电压监测。
电流量程：0.0mA/20A/600A/3000A
电压量程：0.0V～600V AC
通讯方式：RS485

ETCR8340多路电流电压在线测试仪

产品简介

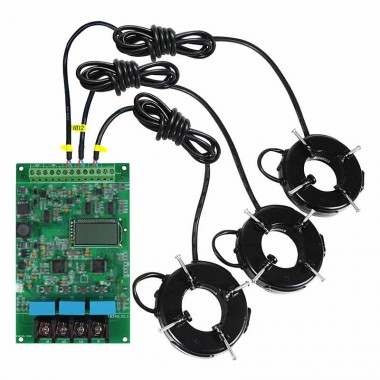

      ETCR8340多路电流电压在线测试仪用于现场在线实时监测、记录多路交流电流、交流电压。电路绝缘故障的排查，监测间歇性漏电故障，变压器铁芯接地电流监测，电缆接地环流监测等线路电流电压监测。测试仪由采集器模块、开口式互感器等组成。采集器模块可接入3路电流互感器、3路电压。采集器模块有RS485接口，提供MODBUS通信协议，便于用户二次开发。互感器有圆形、扁口、防水型等多种款式可供用户选择，开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。可广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力测试仪器。

产品特点

1、提供电流互感器和PCB调理板，便于用户二次开发在线监测系统，也可按用户要求开发后台系统。
2、同时在线监测多回路电流、电压，回路数可按用户要求订制。
3、针对不同的应用场景，提供多款电流互感器供用户选择，量程可按用户要求定制。
4、可满足6～24V宽电压供电。
5、可配置液晶显示屏，在现场查看当前交流电流值或交流电压值。
6、提供RS485通讯，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。

技术参数

CT型号	8340-040K	8340-060J	8340-060P	8340-6416B	8340-100F

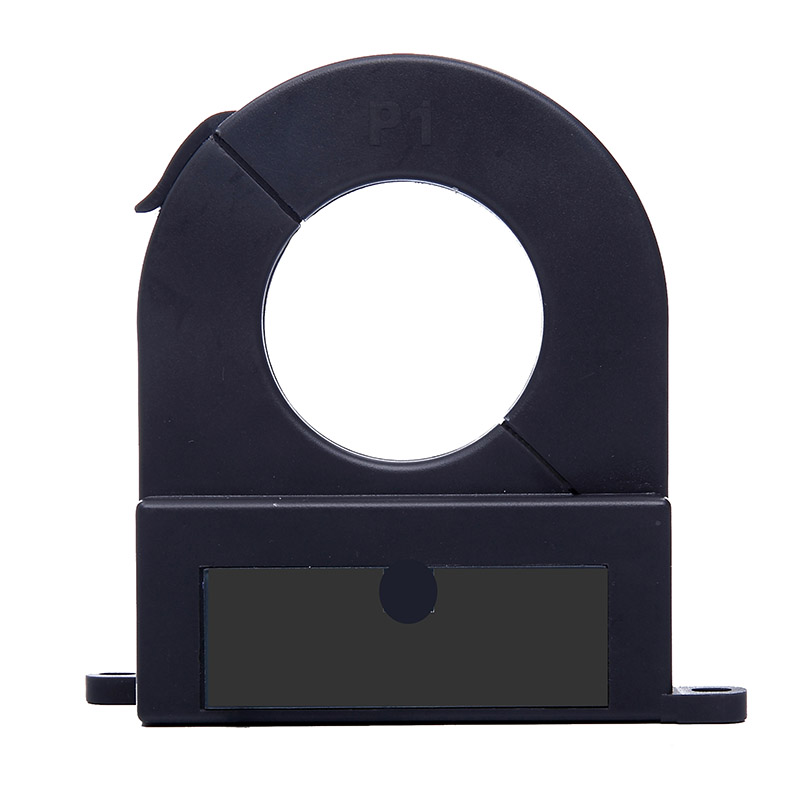

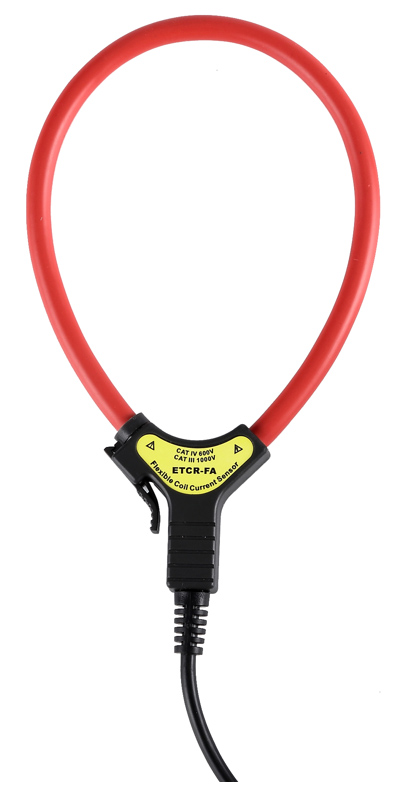

CT名称	卡扣式漏电流互感器	卡扣式电流互感器	防水型电流互感器（IP67）	扁口型电流互感器	柔性线圈（只能选配1～3路）
CT图片
电流量程	0.00mA ～20A	0.0A～600A	0.0A～600A	0.0A～600A	0A～3000A
电流分辨力	0.01mA	0.1A	0.1A	0.1A	1A
电流测试精度	0.5级	0.5级	0.5级	0.5级	1.0级
CT口径	Φ40mm	Φ60mm	Φ60mm	64mm*16mm	Φ100mm
CT外形尺寸	95mm×98mm×31mm	123mm×123mm×33mm	136mm×135mm×50mm	133mm×45mm×64mm	160mm×100mm×13mm
电压量程	0.0V～600V AC
电压分辨力	0.1V
电压测试精度	0.5级
电    源	6VDC～24VDC，50mA Max. （外部供电）
调理板尺寸	144mm×110mm×22mm
PCB接口	电源输入接口、485通讯输入接口、电流互感器输入接口、电压互感器输入接口
通讯方式	RS485（支持MODBUS-RTU通讯协议）
换    档	全自动换档
线路电压	适用于AC600V以下线路测试
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
